Bildauflösung Glasgravur: Die richtige DPI‑Einstellung finden

Für Fotogravuren auf Glas eignet sich typischerweise eine mittlere Auflösung mit Ordered Dithering, häufig im Bereich um 500 dpi. Feine Linien, Logos und kleine Schriften benötigen deutlich höhere Auflösungen kombiniert mit vollem Schwarz, um scharfe Kanten zu erzielen. Vor jeder Serienproduktion gehören Probestücke auf das jeweilige Glasmaterial, denn Dicke, Oberfläche und Glasart verändern das Gravurergebnis spürbar.

Kurz gesagt:

  • Für Fotos auf Glas sind 400 bis 600 dpi üblich, während feine Linien und Logos 1000 bis 1200 dpi benötigen, um scharfe Kanten zu erzielen.
  • Höhere DPI‑Werte verlängern die Gravurzeit, erhöhen die Hitzeeinwirkung und steigern das Risiko von Punktüberlauf oder Rissen bei empfindlichem Glas.
  • Das Spezifische Glasmaterial beeinflusst die optimale Leistung, wobei nass- oder Drehaufsätze die Materialbelastung verringern und die Qualität verbessern.
  • Bei großflächigen Motiven reicht häufig eine niedrige Auflösung, um Zeit, Hitze und Materialbelastung zu reduzieren, ohne sichtbaren Qualitätsverlust.
  • Eine sorgfältige Vorab-Testsammlung inklusive Dokumentation erleichtert die individuelle Einstellung für verschiedene Glasarten, Motive und Produktionsmengen.
inCrystal
in-crystal.de
Gravuren passend zum Motiv umsetzen
inCrystal berät zu 2D- und 3D-Laserinnengravuren, prüft die technische Umsetzung und erstellt projektbezogene Visualisierungen.
Beratung anfragen

Inhaltsverzeichnis

DPI‑Empfehlungen nach Motivtyp

Die passende Bildauflösung für Glasgravur hängt fast ausschließlich vom Motiv ab, nicht vom Laser selbst. Ein Foto braucht andere Werte als ein Firmenlogo, und wer beides mit derselben Einstellung graviert, verschenkt Qualität an einer der beiden Seiten.

  • Fotogravur: 400 bis 600 dpi, 500 dpi hat sich als Praxisstandard etabliert und liefert bei den meisten Glasarten ausreichend Grauabstufungen für realistische Portraits oder Motive.
  • Feine Linien und kleine Schriften: 1000 bis 1200 dpi, kombiniert mit vollem Schwarz statt Graustufen, damit Buchstaben scharfe Kanten behalten.
  • Große Logos oder Flächen: oft reichen bereits niedrigere Werte im Bereich von 125 bis 300 dpi, wie sie Trotecs Materialtabelle für gröbere Glasmotive nennt.

Höhere DPI‑Werte klingen zunächst nach mehr Qualität, bringen aber ein Risiko mit: Punktüberlauf, im Fachjargon dot bleed genannt. Bei sehr feinen Motiven nimmt man das bewusst in Kauf, weil die Detailschärfe wichtiger ist als eine perfekt glatte Fläche. Bei großflächigen Fotos wäre der gleiche hohe Wert reine Zeit- und Hitzebelastung ohne sichtbaren Vorteil.

Wie Auflösung Gravurzeit, Energie und Punktüberlauf beeinflusst

Jeder zusätzliche DPI‑Schritt bedeutet mehr Laserimpulse pro Fläche. Das verlängert die Gravurzeit und erhöht gleichzeitig die Energiedichte, die ins Glas eingebracht wird. Trotecs Handbuch zur Lasergravur‑Auflösung beschreibt genau dieses Phänomen als Ursache für dot bleed: Punkte überlappen sich, das Glas erhitzt sich stärker als geplant, und die Oberfläche wirkt rau statt fein.

Bei hitzeempfindlichem Glas summiert sich dieser Effekt schnell zu sichtbaren Fehlern.

  • Niedrigere DPI‑Werte oder eine graustufige Schwärzung statt vollem Schwarz senken die Hitzeeinwirkung deutlich.
  • Große, flächige Bildbereiche lassen sich niedrig auflösen, ohne dass der Betrachter den Unterschied bemerkt.
  • Nur echte Detailzonen, etwa Augen bei einem Portrait oder feine Konturlinien, lohnen eine lokal höhere Auflösung.

Genau diese Kombination, praxisorientierte Produzenten setzen lokale Spitzenwerte gezielt nur dort ein, wo Details es wirklich brauchen. Dadurch spart Zeit und reduziert das Bruchrisiko gleichzeitig.

Materialanpassungen: Glasarten, Nassmethode und Drehaufsatz

Nicht jedes Glas verhält sich beim Gravieren gleich. Gegossenes Glas hat andere innere Spannungen als mundgeblasenes Kristall, und diese Spannungen entscheiden mit, ob ein Werkstück die Hitze der Lasergravur unbeschadet überlebt.

  1. Glasart prüfen: Mundgeblasenes Kristall reagiert empfindlicher auf punktuelle Hitze als gegossenes Glas und neigt eher zu Rissen, wenn die Leistung zu hoch gewählt wird.
  2. Nasstechnik einsetzen: Feuchtes Papier oder eine dünne Schicht Spülmittel auf der Glasoberfläche leitet Wärme ab und senkt das Rissrisiko, wie Epilogs Leitfaden zur Glasgravur beschreibt. Die Methode ist projektabhängig und muss sauber appliziert werden, sonst entstehen ungleichmäßige Flecken.
  3. Positionierung kontrollieren: Ein leicht falsch ausgerichtetes Werkstück auf dem Drehaufsatz verzerrt das Motiv, deshalb lohnt sich vor der Serie immer ein Blick auf die Zentrierung.

Rasterung und Halbtonmuster für Glasgravuren

Die Rasterungsmethode entscheidet mit, wie ein Foto auf Glas wirkt, und sie gehört immer zusammen mit der DPI‑Einstellung gedacht. Eine hohe Auflösung mit falschem Rasterprofil bringt kaum mehr Qualität als eine niedrigere Auflösung mit dem passenden Verfahren.

  • Ordered Dithering ist laut Trotecs Empfehlung für Glasfotogravur der Standardweg für Fotos, weil das Muster gleichmäßig wirkt und Übergänge weich hält.
  • Stucki und andere Halbtonprofile lohnen einen Test bei speziellen Motiven, etwa bei sehr kontrastreichen Schwarzweißbildern, sollten aber vorher an einem Musterstück geprüft werden.
  • 70 % Schwarz reicht bei Fotogravuren meist aus und reduziert die Hitzeeinwirkung im Vergleich zu vollem Schwarz.
  • Volles Schwarz bleibt Text und Logos vorbehalten, wo scharfe Kanten wichtiger sind als eine reduzierte Wärmebelastung.

Bildvorbereitung: Pixelmaße, Kontrast und Schärfe richtig einstellen

Bevor eine Datei überhaupt in die Gravursoftware wandert, entscheidet die Bildvorbereitung über einen großen Teil der späteren Qualität. Wer hier schlampt, kann die beste DPI‑Einstellung nicht mehr retten.

  1. Zielpixel berechnen: Die Formel lautet Breite in Millimetern geteilt durch 25,4, multipliziert mit der gewählten DPI‑Zahl. Ein Motiv mit 80 mm Breite bei 500 dpi braucht also rund 1.575 Pixel Breite (80 ÷ 25,4 × 500).
  2. In Graustufen konvertieren: Farbige Fotos verlieren beim Gravieren ihre Farbinformation ohnehin, eine frühe Umwandlung in Graustufen zeigt schon am Bildschirm, wie das spätere Ergebnis wirkt.
  3. Rauschen reduzieren: Feines Bildrauschen erzeugt auf Glas störende Punkte, eine leichte Rauschreduzierung vor dem Export glättet das Ergebnis.
  4. Selektiv schärfen: Kontraste an Augen, Kanten oder Textzonen gezielt anheben, statt das gesamte Bild pauschal zu schärfen.
  5. Exportformat wählen: Für die meisten Gravursoftware‑Workflows eignen sich unkomprimierte Formate, im Druckdialog empfiehlt sich zusätzlich 70 % Schwarz für fotorealistische Ergebnisse.

Profi-Tipp: Öffnen Sie das fertige Graustufenbild auf 100 % Zoom und prüfen Sie einzelne Gesichtszonen am Bildschirm. Was dort schon körnig oder unscharf wirkt, wird auf Glas nicht besser, sondern eher deutlicher.

Test‑ und Kalibrierworkflow vor der Serienproduktion

Ein systematischer Testaufbau ist der schnellste Weg zu reproduzierbaren Einstellungen für ein neues Glasmaterial, wie Praxisleitfäden zur Fotogravur bestätigen. Wer hier Zeit investiert, spart sie bei der eigentlichen Serie wieder ein.

  • Eine Testmatrix aus DPI, Leistung und Geschwindigkeit anlegen und jede Kombination auf einem Musterstück gravieren.
  • Ergebnisse fotografisch dokumentieren, am besten unter gleichem Licht, damit spätere Vergleiche verlässlich bleiben.
  • Fokus und Z‑Offset vor jeder neuen Materialcharge kontrollieren, kleine Abweichungen wirken sich bei Glas stärker aus als bei anderen Werkstoffen.
  • Die Absaugung prüfen, denn Glasstaub und Rauch beeinflussen sowohl die Sicht auf den Gravurpunkt als auch die Oberflächenqualität.
  • Die beste Kombination aus der Testmatrix ins Produktionsprotokoll übernehmen, damit spätere Nachbestellungen ohne erneute Testreihe möglich sind.

Praxisbeispiele und Hinweise aus der inCrystal Redaktion

Die inCrystal Redaktion wählt DPI und Rasterung projektabhängig, abgestimmt auf Glasart, Motiv und Stückzahl. Vor der Freigabe erhalten Auftraggeber projektbezogene Visualisierungen und, je nach Auftrag, Muster, wie es auf der Seite zur 3D‑Laserinnengravur beschrieben wird. Corporate Design, gewünschte Stückzahl und Termin fließen dabei direkt in die technische Abstimmung ein. Machbarkeit, Muster und Liefertermine werden für jeden Auftrag einzeln geprüft und bestätigt, eine pauschale Zusage gibt es nicht.

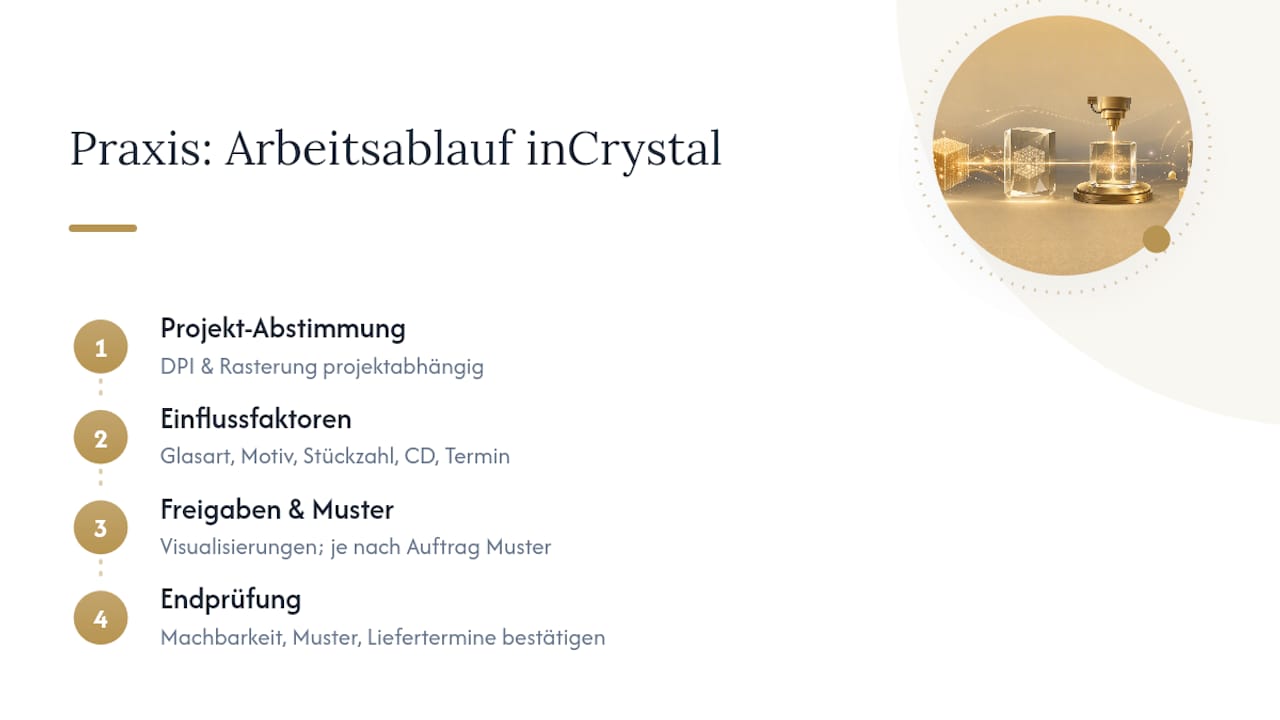

Praxisbeispiele und Hinweise aus der inCrystal Redaktion — overview diagram

Angebot: Unterstützung durch inCrystal bei Bildaufbereitung und Gravur

Wer die passenden DPI‑Werte, die richtige Rasterung und das passende Glasmaterial selbst zusammenstellen möchte, findet in diesem Artikel die technische Grundlage dafür. Wer diese Abstimmung lieber direkt mit einem Fertiger klärt, spart sich die Testreihen und die Unsicherheit bei der ersten Serie.

inCrystal

inCrystal übernimmt die Beratung zu Motiv, Auflösung und Glasart im direkten Austausch mit dem Auftraggeber, inklusive projektbezogener Visualisierung vor der Produktion. Ob ein einzelner Glaspokal für eine Preisverleihung oder eine Serie mit 3D‑Gravur für ein Firmenjubiläum entstehen soll, die technische Machbarkeit, Muster und Termine werden für jedes Projekt einzeln geprüft. Auch Kombinationen aus Holz und Glas oder individuelle Glasblöcke lassen sich auf diesem Weg umsetzen. Wer ein Motiv, eine Stückzahl und einen groben Zeitrahmen hat, kann über die Seite zur Glasgravur eine unverbindliche Anfrage stellen und bekommt eine Rückmeldung zu Umsetzbarkeit und Ablauf.

Wichtige Hersteller‑ und Praxisquellen zur Verifikation

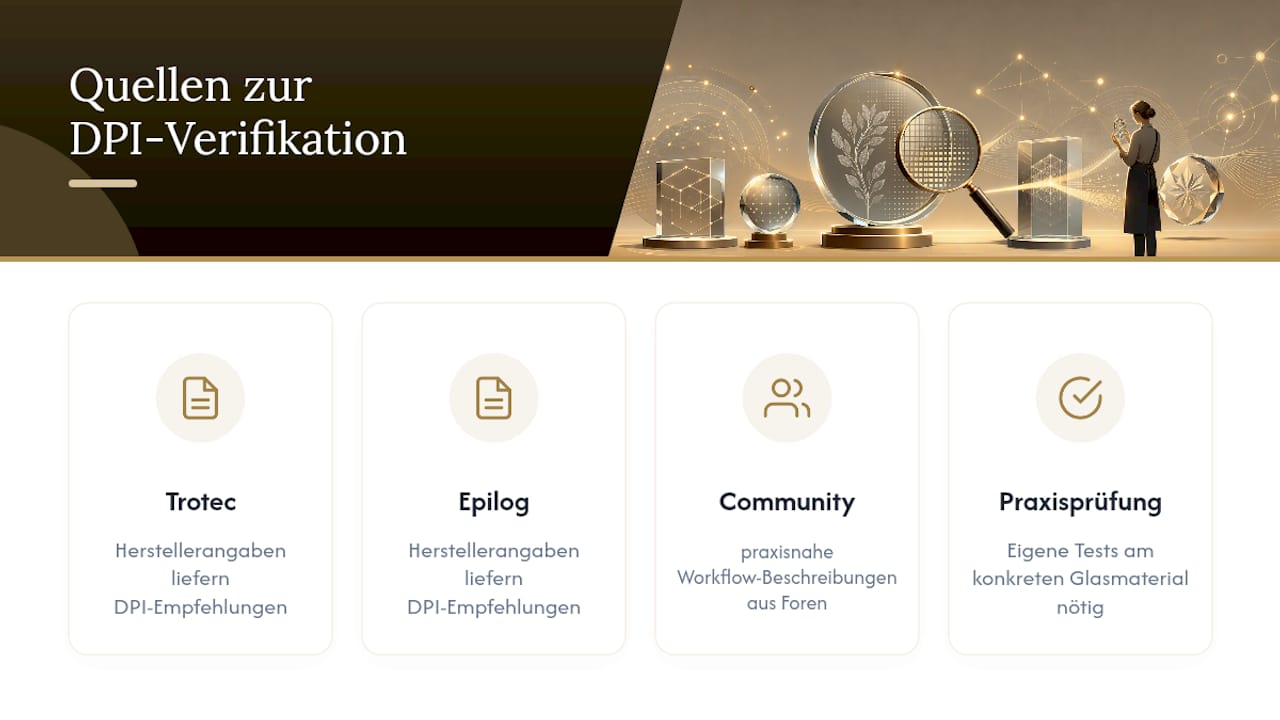

Wichtige Hersteller‑ und Praxisquellen zur Verifikation — overview diagram

Die DPI‑Empfehlungen in diesem Artikel stützen sich auf Herstellerangaben von Trotec und Epilog sowie auf praxisnahe Workflow‑Beschreibungen aus der Lasercutter‑Community. Herstellerangaben sind ein guter Ausgangspunkt, ersetzen aber keine eigenen Tests am konkreten Glasmaterial und Motiv.

Quellen

FAQ

Welche DPI‑Einstellung eignet sich für Glasgravur?

Für Fotogravuren auf Glas eignen sich meist 400 bis 600 dpi, in der Praxis häufig 500 dpi mit Ordered Dithering, wie Trotec empfiehlt. Feine Linien, Logos und kleine Schriften brauchen höhere Werte zwischen 1000 und 1200 dpi mit vollem Schwarz.

Was muss man beim Glasgravieren beachten?

Wichtig sind die richtige Glasart, eine passende Leistungseinstellung und gegebenenfalls eine Nasstechnik zur Wärmeableitung, um Risse zu vermeiden. Bei zylindrischen Objekten sorgt ein Drehaufsatz für gleichmäßige Fokussierung über die gesamte Rundung.

Wie bereite ich ein Bild für eine Lasergravur auf Glas vor?

Das Bild wird zuerst auf die Zielpixelzahl skaliert, berechnet aus der Breite in Millimetern geteilt durch 25,4 und multipliziert mit der gewählten DPI‑Zahl. Anschließend folgt die Umwandlung in Graustufen, eine leichte Rauschreduzierung und selektives Schärfen an Detailzonen.

Wie vermeide ich Punktüberlauf bei der Glasgravur?

Punktüberlauf, auch dot bleed genannt, entsteht durch zu hohe DPI‑Werte in Kombination mit zu hoher Leistung, wie Trotecs Handbuch erklärt. Eine niedrigere Auflösung für Flächen, eine graustufige Schwärzung statt vollem Schwarz und ein Probestück vor der Serie senken das Risiko deutlich.

Bietet inCrystal Unterstützung bei der Bildauflösung für Gravuren an?

inCrystal berät projektbezogen zu Motiv, Glasart und technischer Umsetzbarkeit und bietet je nach Auftrag Visualisierungen und Muster vor der Freigabe an. Details zu Preisen und Lieferzeiten werden für jeden Auftrag individuell auf der Website besprochen.
