Detailgrad bei Innengravuren: Was technisch wirklich möglich ist

Hochdetaillierte Innengravuren erreichen Punktdichten von etwa 30 bis 50 Punkten pro Millimeter, bei Fokusdurchmessern um 20 Mikrometer. Die Umsetzung hängt aber stark von Material und Lasertechnik ab. Entscheidend sind Glasqualität, Wellenlänge und Pulsdauer. Deshalb prüfen wir jedes Projekt einzeln, bevor wir eine Zusage zur Machbarkeit geben.

Kurz gesagt:

  • Handelsübliche Systeme setzen etwa 30 bis 50 Punkte pro Millimeter bei einem Fokusdurchmesser von rund 20 Mikrometern; höhere Dichte verlangt passende Materialstärke.
  • Laser mit 532 oder 1064 Nanometern Wellenlänge genügen meist für Pokale; feinste Strukturen und sehr kleine Objekte erfordern dagegen Ultrakurzpulslaser.
  • Bei Schmuckstücken funktionieren einfache Monogramme oder Symbole zuverlässig, während fotorealistische Porträts auf der kleinen Fläche schnell an ihre physikalischen Grenzen stoßen.
  • Kristallglas der Sorte K9, Quarzglas und Borosilikatglas eignen sich; Blasen und Schlieren verschlechtern die Gravur, während zu enge Punktabstände Mikrorisse im Glas auslösen können.
  • Lassen Sie vor einer größeren Serie eine Mustergravur anfertigen und prüfen Sie dabei Zentrierung, Punktabstand sowie die Wirkung mit einem beleuchteten Sockel.
inCrystal
in-crystal.de
Innengravuren passend zum Motiv planen
inCrystal prüft die technische Umsetzbarkeit individuell und berät zu 3D-Laserinnengravuren, Motiv, Stückzahl, Budget und Termin.
Innengravuren anfragen

Inhaltsverzeichnis

Was Punktwolke, Auflösung und Fokus technisch bedeuten

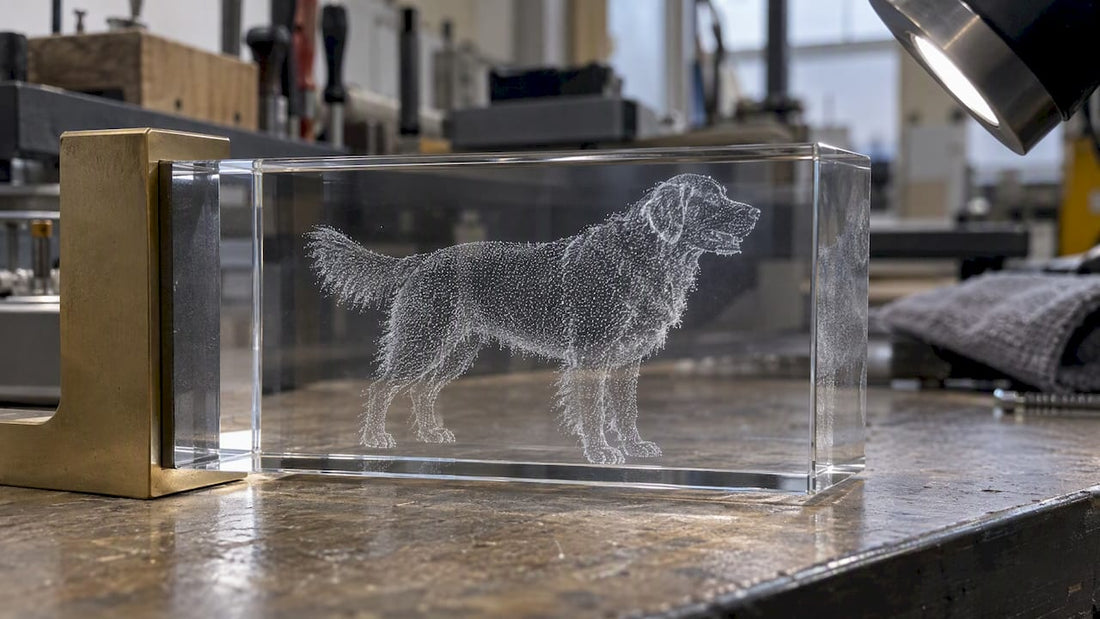

Eine Innengravur entsteht aus winzigen weißen Punkten im Glasinneren. Diese Punkte bilden gemeinsam das Motiv, man spricht von einer Punktwolke. Die Helligkeit und der Kontrast des Ergebnisses hängen direkt von der Dichte dieser Punkte ab, nicht von ihrer Farbe. Farbe gibt es bei dieser Technik nicht, erst eine externe Beleuchtung bringt farbige Wirkung ins Objekt.

Die Auflösung wird in Punkten pro Millimeter oder in dpi angegeben. Handelsübliche Systeme arbeiten mit 800 bis 1200 dpi, was etwa 30 bis 50 Punkten pro Millimeter entspricht. Je kleiner der Fokusdurchmesser des Lasers, desto feiner die einzelnen Punkte, desto dichter lässt sich das Motiv aufbauen.

Drei Parameter steuern die erreichbare Detaildichte:

  • Fokusdurchmesser: bestimmt die minimale Punktgröße im Material.
  • Pulsdauer: kürzere Pulse erzeugen präzisere, kleinere Einschlüsse.
  • Repetitionsrate: legt fest, wie viele Punkte pro Sekunde gesetzt werden.

Ein 3D-Motiv besteht oft aus hunderttausenden bis Millionen einzelnen Punkten, moderne Anlagen setzen davon 500 bis 3000 pro Sekunde. Bei einem komplexen Porträt ergibt das eine Fertigungszeit, die wir vorab kalkulieren, abhängig von Größe und gewünschter Dichte.

Material und Lasertyp entscheiden über die Feinheit

Nicht jedes Glas eignet sich für feine Innengravuren. Nur hochtransparente, homogene Materialien liefern die optischen Voraussetzungen für scharfe Ergebnisse. K9-Kristall, Quarzglas oder Borosilikatglas gehören zu den bevorzugten Werkstoffen, weil sie kaum Einschlüsse oder Spannungen aufweisen. Blasen, Schlieren oder Verunreinigungen stören die Lichtbrechung und machen die Gravur unscharf oder fleckig.

Bei der Lasertechnik unterscheiden wir zwischen zwei Systemklassen:

  • Nd:YAG-Laser mit 532 oder 1064 Nanometer Wellenlänge: ausreichend für die meisten Pokale, Awards und Standardmotive.
  • Ultrakurzpuls-Laser im Femto- oder Pikosekundenbereich: nötig für besonders feine Strukturen oder sehr kleine Objekte.

Ultrakurzgepulste Laser erreichen in bestimmten Anwendungen Genauigkeiten unter einem Mikrometer, das liegt weit über dem, was für ein Firmenlogo oder eine Textgravur nötig ist. Für die meisten Geschenkartikel und Trophäen reicht die Nd:YAG-Technik völlig aus.

Ein Risiko bleibt bei zu hoher Punktdichte: Liegen die Punkte zu nah beieinander, entstehen Spannungen im Material, die zu Mikrorissen führen können, in der Fachsprache als Clashes bezeichnet. Der Punktabstand muss deshalb zur Materialstärke und zum gewünschten Detailgrad passen, nicht umgekehrt.

Schmuckgravur und Kristallblock im direkten Vergleich

Der erreichbare Detailgrad hängt stark davon ab, welches Objekt graviert wird. Bei kleinen Schmuckstücken und bei großen Kristallblöcken gelten unterschiedliche praktische Grenzen.

  1. Schmuck und kleine Objekte: Die Fläche ist begrenzt, oft nur wenige Quadratzentimeter. Radius und Politur der Oberfläche beeinflussen, wie viele Punkte sich sinnvoll unterbringen lassen, ohne dass das Motiv verschwimmt. Ein einfaches Monogramm oder ein kleines Symbol funktioniert hier zuverlässig, ein fotorealistisches Porträt stößt dagegen schnell an die physikalischen Grenzen der Fläche.
  2. Kristallblöcke und größere Formate: Hier steht deutlich mehr Volumen zur Verfügung, was höhere Punktdichten für Porträts oder komplexe Szenen erlaubt. Für kugelförmige Objekte sind zusätzlich spezielle Tauchmedien und Haltevorrichtungen nötig, um Brechungsverzerrungen beim Gravieren zu kontrollieren.
  3. Beleuchtung und Präsentation: Bei Tageslicht wirkt eine Gravur oft blass, erst eine LED-Beleuchtung im Sockel bringt den vollen Kontrast und die Tiefenwirkung hervor. Diese Entscheidung sollte schon bei der Designplanung mitgedacht werden, nicht erst nach der Fertigung.

Unsere Glasblöcke und unser Glas mit 3D-Gravur zeigen, welche Formate für welchen Detailgrad praktikabel sind.

Checkliste vor dem Auftrag: Design, Muster, Abnahme

Bevor wir ein Projekt final bestätigen, klären wir eine Reihe technischer und organisatorischer Punkte. Diese Checkliste hilft, spätere Überraschungen zu vermeiden:

  • Dateiformat und Skalierung: Ist die Vorlage in ausreichender Auflösung für die gewünschte Objektgröße vorhanden?
  • Gewünschte Punktdichte und Mindestabstände: Passt die Detailtiefe zur Materialstärke, ohne Clash-Risiko zu erzeugen?
  • Zentrierung und Z-Koordinaten: Sitzt das Motiv korrekt im Objekt, besonders bei unregelmäßigen Formen?
  • Mustergravur auf einer Materialprobe: Zeigt das Ergebnis die erwartete Schärfe und Helligkeit?
  • Fotoproof oder 3D-Visualisierung: Stimmt die Vorschau mit der späteren Produktion überein?
  • Beleuchtungsprobe am LED-Sockel: Wirkt das Motiv bei der vorgesehenen Präsentation wie gewünscht?

Stückzahl, Lieferzeit und Qualitätsprüfung behandeln wir projektabhängig, da sie stark von Motivkomplexität und Materialwahl abhängen.

Profi-Tipp: Lassen Sie sich vor einer größeren Serie immer eine einzelne Mustergravur anfertigen, das spart im Zweifel mehr Zeit, als es kostet.

Benötigt ein Projekt zusätzliche 3D-Bauteile oder ein 3D-Scanning der Vorlage, arbeiten wir bei Bedarf mit spezialisierten Partnern wie 3ddruck-express zusammen.

Wie wir die Machbarkeit vor der Produktion prüfen

Ein verlässliches Ergebnis entsteht nicht am Bildschirm, sondern im Test. Deshalb gehen wir bei komplexeren Motiven in mehreren Schritten vor:

  • Materialtest an einer Probe, um Transparenz und Eignung des gewählten Glases zu bestätigen.
  • Mustergravur mit reduzierter oder voller Punktdichte, um Schärfe und Kontrast sichtbar zu machen.
  • Technische Freigabe erst nach Abstimmung von Design, Format und Beleuchtung.
  • Projektspezifische Beratung zu Stückzahl, Material und Zeitrahmen.

Kunden erhalten dabei projektbezogene 3D-Visualisierungen ihres Motivs, bevor die eigentliche Fertigung beginnt. Das zeigt, wie das Ergebnis im fertigen Objekt wirkt, inklusive Lichtführung. Seit über 18 Jahren setzen wir diese Prüfschritte bei individuellen Glaspokalen, Awards und 3D-Kristallobjekten um, wobei jede Leistung, jeder Termin und jedes Muster vom konkreten Projekt abhängt.

Individuelle Innengravuren über inCrystal bestellen

Wenn Sie ein Motiv mit feiner Innengravur umsetzen möchten, übernehmen wir die technische Prüfung, die Materialauswahl und die Visualisierung für Sie. Wir arbeiten mit K9-Kristall, Quarzglas und weiteren optisch geeigneten Materialien und stimmen Laserparameter, Punktdichte und Format auf Ihr Motiv ab.

inCrystal

Unser Sortiment reicht von Glaspokalen über Glas mit 3D-Gravur bis zu Glasblöcken, ergänzt um Accessoires wie USB-Sticks aus Glas. Für Unternehmensawards eignen sich zusätzlich unsere Pokale mit Gravur für Firmenpreise als Orientierung für den Projektablauf.

Fragen Sie Ihr Motiv unverbindlich an, wir prüfen Machbarkeit, Material und Punktdichte für Ihr konkretes Projekt und erstellen ein passendes Angebot für Glas mit 3D-Gravur.

Individuelle Innengravuren über inCrystal bestellen — overview diagram

FAQ

Wie fein kann eine Innengravur im Glas werden?

Handelsübliche Systeme erreichen etwa 30 bis 50 Punkte pro Millimeter bei einem Fokusdurchmesser von rund 20 Mikrometern. Ultrakurzpuls-Laser können in speziellen Anwendungen Genauigkeiten unter einem Mikrometer erzielen, für Pokale und Awards reicht meist deutlich weniger.

Welches Material eignet sich am besten für feine Innengravuren?

K9-Kristall, Quarzglas und Borosilikatglas gelten als geeignet, da sie hochtransparent und frei von störenden Einschlüssen sind. Minderwertiges Glas oder Verbundglas erschwert eine scharfe Gravur und schließen wir deshalb für diese Anwendung aus.

Warum sieht meine Innengravur bei Tageslicht blass aus?

Die Gravur besteht aus weißen Mikro-Punkten im Material, deren Kontrast von der Punktdichte und von der Beleuchtung abhängt. Erst eine LED-Beleuchtung im Sockel bringt die volle Tiefenwirkung und den gewünschten Kontrast hervor.

Was passiert bei zu hoher Punktdichte im Glas?

Liegen die einzelnen Gravurpunkte zu nah beieinander, können Spannungen im Material entstehen, die zu Mikrorissen führen, in der Praxis als Clashes bezeichnet. Deshalb stimmen wir Punktabstand und Materialstärke vor der Fertigung projektspezifisch ab.

Kann ich vor der Bestellung ein Muster meiner Gravur sehen?

Je nach Projekt erstellen wir eine Mustergravur oder eine 3D-Visualisierung, um Schärfe, Format und Beleuchtungswirkung vorab zu prüfen. Umfang und Verfügbarkeit eines Musters legen wir individuell je Auftrag fest.
